Šiukšlių suspaudimo perpylimo stotys

Produkto apžvalga

LYSZ18A šiukšlių suspaudimo perdavimo stotys yra šiukšlių suspaudimo ir apdorojimo įranga su pažangiomis technologijomis ir procesu, nepriklausomai sukurta mūsų įmonės pagal sanitarinės įrangos paklausą vidaus rinkoje ir šiukšlių surinkimo bei perkėlimo režimą.
LYSZ18A šiukšlių suspaudimo perdavimo stotyse naudojama horizontali suspaudimo technologija. Kompresorius ir šiukšlių dėžė yra integruoti, o surinktos laisvos buitinės šiukšlės suspaudžiamos tiesiai į uždarą šiukšlių dėžę, kad sumažėtų tūris, išleistos šiukšliadėžėje esančios nuotekos ir dujos, o po to perkeliamos į vagoną nuimamas šiukšlių sunkvežimis. Įranga pasižymi mažiau kvapo, be antrinės taršos, mažo užimtumo ploto, lankstaus ir pan. Tai ypač tinka naujai perkraustymo stočiai ir senosios stoties rekonstrukcijai miesto vietovėse, kur sunku įsigyti žemės ir sklypas yra mažas.

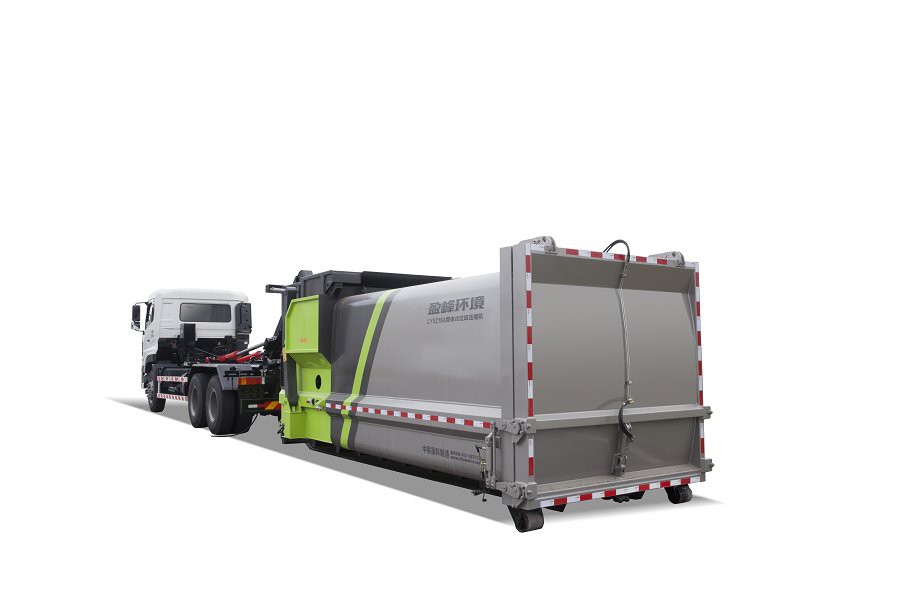

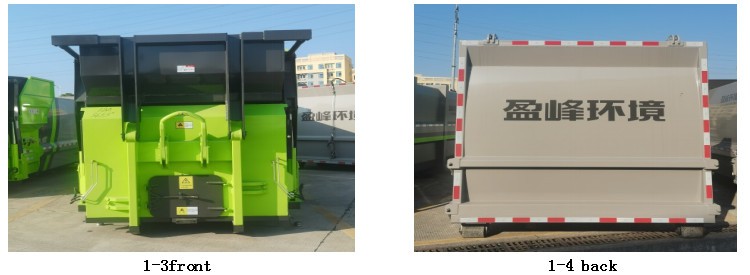

1–5 paveikslas LYSZ18A integruotas šiukšlių kompresorius ir jo pagalbinės transporto priemonės
1-1 lentelė LYSZ18A integruoto šiukšlių kompresoriaus konfigūracija

Funkcijų apžvalga

LYSZ18A šiukšlių suspaudimo perdavimo stotys daugiausia naudojamos šiukšlių surinkimui rikšose ir mažose motorinėse transporto priemonėse, kurių plotis yra mažesnis nei 1,5 tonos ir mažesnis nei 1,8 metro, kaip parodyta 2-1 paveiksle ir 2-2 paveiksle.

2-1 paveikslas Medžiagos ant rikšos2-2 paveikslas Vidutinių ir mažų motorinių transporto priemonių pakrovimas

Taikymo sritis
Jis daugiausia naudojamas buitinių šiukšlių surinkimui ir perkėlimui iš miesto gatvių, komercinių rajonų, gyvenamųjų gamyklų, mokyklų ir ligoninių.

Pagrindinė struktūra ir eksploatacinių savybių charakteristikos

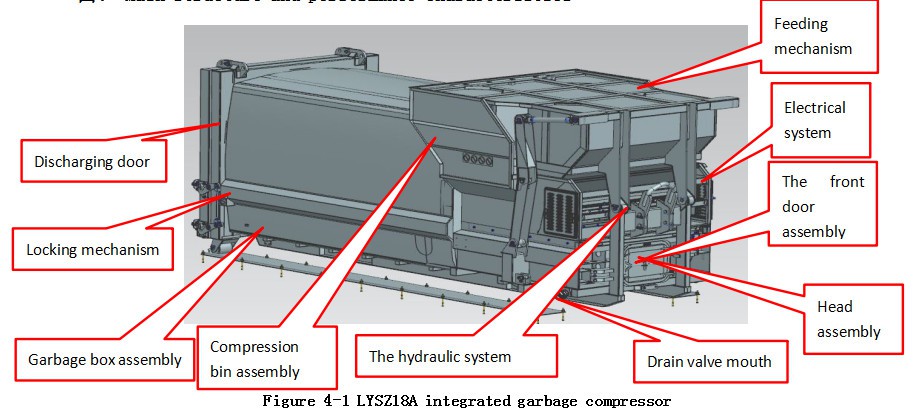

LYSZ18A integruotą šiukšlių kompresorių daugiausia sudaro suspaudimo dėžės surinkimas, šiukšlių dėžių surinkimas, "galvos surinkimas, iškrovimo durys, šėrimo mechanizmas, fiksavimo mechanizmas, hidraulinė sistema, elektros sistema ir kt. (4-1 pav.):

1、Kompresinės dėžės surinkimas, šiukšlių dėžės surinkimas turi atlikti komponentų suspaudimo operaciją, suspaudimo dėžė yra šiukšlių suspaudimo kanalas, šiukšliadėžė yra suspaustas saugojimo konteineris.

Slėgio galvutės surinkimas yra slėgio mechanizmas, skirtas išspausti šiukšles iš suspaudimo dėžės į šiukšlių dėžę, kuri gali efektyviai sutraiškyti ir suspausti šiukšles (4-2 pav.).

Priekinių durų surinkimas yra slėgio galvutės surinkimo ir suspaudimo cilindro techninės priežiūros durys, taip pat valymo durys, skirtos reguliariai valyti šiukšles slėgio galvutės galinėje ertmėje.

Išleidimo durys yra šiukšlių iškrovimo įtaisas.

LYSZ18A monolitiniai šiukšlių kompresoriai naudoja išvertimo kibirų surinkimo ir transportavimo režimą. Išvertimo mechanizmas yra kompresoriaus maitinimo įtaisas ir sumontuotas kompresoriaus bloko priekyje (4-3 pav.).

4-3 paveikslas Išvertimo kaušo mechanizmo schema

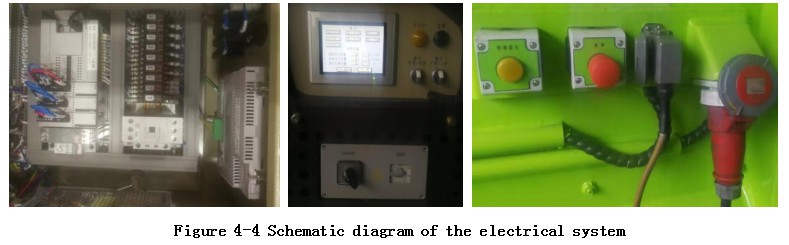

Elektros sistema (4-4 pav.) yra kompresoriaus valdymo centras. Visus veiksmus kontroliuoja PLC programa, kuri gali realizuoti šias pagrindines funkcijas: (1) hidraulinės sistemos apsauga: kai hidraulinės sistemos alyvos temperatūra yra aukšta, sistema automatiškai paleis aušinimo sistemą. Kai alyvos temperatūra yra per žema, sistema automatiškai paleidžia hidraulinę alyvos šildymo sistemą, kol alyvos temperatūra pakyla iki tinkamos temperatūros (neprivaloma); (2) galima realizuoti automatinį suspaudimo ciklą, paspaudus suspaudimo ciklo mygtuką, slėgio galvutė suspaudimo kameroje gali automatiškai judėti pirmyn ir atgal; (3) Gali suvokti automatinę gedimo diagnozę, kai kompresorius negali normaliai veikti, gali automatiškai įvertinti gedimo priežastį ir rodyti ekrane; (4) Slėgio signalas: kai šiukšlių dėžėje esančios šiukšliadėžės yra prispaustos prie nustatytų reikalavimų, analizuojant hidraulinės sistemos slėgio vertę, saugos, apsaugos įrangos ir efektyvumo požiūriu, sistema šiuo metu automatiškai sunerims.

Hidraulinė sistema (4-5 pav.): visa hidraulinė siurblio stotis sumontuota ant stalčiaus tipo siurblio laikiklio, kompaktiškos konstrukcijos, energijos taupymo ir aplinkos apsaugos. Pagrindiniai sistemos komponentai priima gerai žinomus prekės ženklus namuose ir užsienyje, kad užtikrintų aukštą patikimumą ir mažą triukšmą.

4-5 paveikslas Hidraulinės sistemos schema

Pagrindiniai techniniai produkto parametrai
5-1 lentelė LYSZ18A integruoto šiukšlių kompresoriaus techninės specifikacijos

Pagrindiniai privalumai
1、Funkcinių charakteristikų analizė
Apsaugos nuo atšokimo įtaisas yra nustatytas suspaudimo kameroje, kuri turi šiukšlių atšokimo ir prevencijos funkcijas (6-1 pav.).

6-1 paveikslas Anti-atšokimo įtaiso schema

Naudojant trifazio maitinimo šaltinio fazių sekos komutacijos funkciją, patogu ir greita keisti variklio fazę be perjungimo.
Su LCD ekrano funkcija gali rodyti įrangos veikimą ekrane, įskaitant, bet neapsiribojant: dinaminį šiukšlių kiekio ekraną, netinkamo veikimo patarimus, įrangos veikimo būseną, gedimo savidiagnostikos rezultatų rodymą, programos reguliavimo funkciją.
Su viso slėgio signalizacija ir ekrano funkcija.
Automatinė hidraulinės sistemos šilumos išsklaidymo ir šildymo funkcija (pasirinktinai).
Dvigubo laido ir lietimo valdymo funkcijos (pasirenkamas belaidis nuotolinio valdymo pultas) (6–2 pav.).

6-2 paveikslas Jutiklinis ekranas, laido valdiklis ir belaidis nuotolinio valdymo pultas
Su avarinio stabdymo valdymo funkcija.

Kai suspaudimo galvutė yra bet kurioje padėtyje, ji gali priverstinai grįžti į pradinį darbinį bitą.

Su automatiniu gedimų signalizavimu ir automatine diagnostikos funkcija.

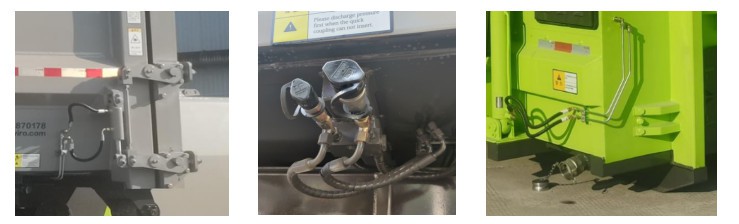

Įrangos dėžutės galinės durys priima hidraulinį fiksavimą. Standartinė konfigūracija: įrangos dėžės galinių durų atidarymas ir užrakinimas gali būti tiesiogiai valdomas nuimamo šiukšlių sunkvežimio kabinoje, paimant jėgą iš traukiklio hidraulinės sistemos. Neprivaloma: jis maitinamas vežimėlio elektrine valdymo sistema ir varomas nedideliu maitinimo bloku. Jis gali tiesiogiai valdyti dėžės galinių durų atidarymą ir užrakinimą nuimamo šiukšlių sunkvežimio kabinoje (6-3 pav.).


Įrenginyje yra GPS padėties nustatymo funkcija, duomenų perdavimo funkcija, nuotolinio valdymo funkcija, išmanioji aptarnavimo funkcija (pasirinktinai).
2、 Įvadas į stabilumą ir patikimumą
2.1、LYSZ18A suspaudimo kameros šoninės ir apatinės plokštės yra suvirintos didelio stiprumo plienu, kurio storis ≥8mm.
2.2、LYSZ18A galvutės surinkimo šoninės ir apatinės plokštės yra suvirintos iš didelio stiprumo plieno, kurio storis ≥8 mm.
2.3、Šiukšliadėžė kaip visuma yra didelė lanko struktūra, plokštės storis ≥4mm, medžiaga: Q355B.
2.4、Visi veikiami juodųjų metalų paviršiai apdorojami rūdžių prevencija, o plienas, tiesiogiai besiliečiantis su šiukšlėmis, apdorojamas rūgščių marinavimu, fosfavimu ir pasyvavimu.
2.5、Įranga priima PLC valdymą, gali automatiškai reguliuoti alyvos cilindro trauką pagal šiukšlių suspaudimo apkrovą, kad šiukšlės tolygiai ir kompaktiškai pasiskirstytų dėžutėje.

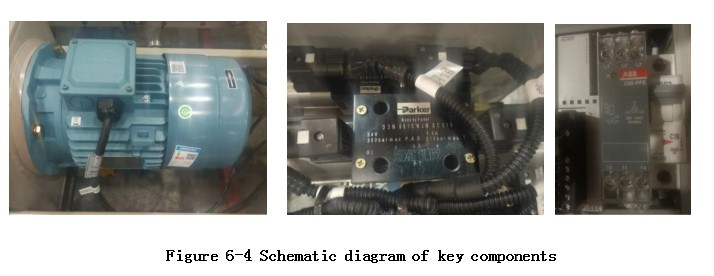

2.6、Pagrindinės įrangos sudedamosios dalys: hidraulinio vožtuvo blokas, alyvos siurblys, variklio ir elektroninio valdymo komponentai priima gerai žinomus prekės ženklus namuose ir užsienyje. Pagrindiniai elektriniai komponentai atitinka CE saugos standartus ir naudoja vandeniui atsparų papildinį (6-4 pav.).

2.7、Visi sukamieji vyrių velenai yra pagaminti iš specialių savaime tepančių guolių arba jungčių guolių, o cilindro stūmoklio strypo paviršius yra padengtas chromu, kuris turi stiprų atsparumą dilimui ir atsparumą korozijai, kad užtikrintų jo tarnavimo laiką atšiaurioje aplinkoje.

3、 Energijos taupymo ir aplinkos apsaugos įvedimas

3.1、Mažas grindų plotas, be civilinės konstrukcijos ar tik paprastos civilinės konstrukcijos, ekonomiškas ir praktiškas, lankstus, tinkamas visų rūšių buitinių šiukšlių surinkimui ir perdavimui.

3.2、Rankinio laido valdymo mygtukų dėžutė efektyviai pagerina operatorių darbo aplinką.

3.3、Patentuotas iškrovimo užrakto mechanizmas ir sandarinimo struktūra, siekiant užtikrinti, kad suspaudimo procesas ir atliekų perdavimo procesas, nebūtų nuotekų nutekėjimo.

3.4、LYSZ18A integruotas šiukšlių kompresorius varomas vienu siurbliu, kai sistemai reikia aukšto slėgio arba dvigubo siurblio, kai sistemai reikia didelio greičio, kuris yra efektyvus ir taupo energiją esant mažai sistemos šilumos.

4、 Produkto savybės ir privalumai

4.1、Geras aplinkosauginis efektyvumas, jokio poveikio, sklaidos, lašėjimo reiškinys šiukšlių doko ir perkėlimo procese.

4.2LYSZ18A kompresoriaus hidraulinė siurblinė, mūsų įmonė naudoja didelį efektyvumą, energijos taupymą, patikimą dvigubo siurblio veikimą, vidaus ir užsienio panašūs produktai paprastai naudoja vieno siurblio pavarą.

4.3、Kompresoriaus iškrovimo durų fiksavimo mechanizmas, vidaus ir užsienio panašūs produktai paprastai priima sandarinimo juostos suspaudimą, kurio negalima reguliuoti fiksavimo režimu, mūsų įmonė naudoja reguliuojamą klirenso fiksavimo mechanizmo konstrukciją, tikslią sandarinimo juostos suspaudimo kontrolę. Geras sandarinimas (6-5 pav.). Iškrovimo durų atsiejimo slėgio mažinimo įtaisas turi dvigubą hidraulinio užrakto struktūrą, kad būtų veiksmingai išvengta atsiejimo reiškinio, kurį sukelia sandarinimo juostos reakcijos jėga (6–6 pav.).

4.4、LYSZ18A kompresoriai turi nuotekų išleidimo angą iš abiejų pusių nuotekoms iš kompresorių išleisti (6-7 pav.).

6-5 paveikslas Užrakto mechanizmo scheminė schema 6-6 pav.

Įvestas operacijos procesas
1、LYSZ18A Integruotas šiukšlių kompresorius (7-1 pav.)

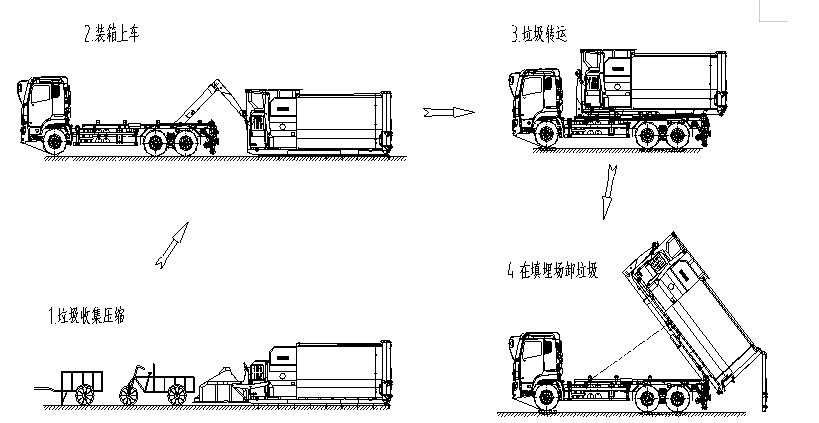

7-1 paveikslas LYSZ18A integruoto šiukšlių kompresoriaus proceso srautas
Šiukšlių surinkimas ir suspaudimas (7-2 pav.)

Po to, kai miesto gyventojai, gyvenantys šiukšlių surinkimu žmogaus motoroleriu, triračiu ar mažu savivarčiu į kompresorių, šiukšles į šiukšlių kibiro kompresoriaus maitinimo mechanizmą, o veikianti įstaiga šiukšlins į šiukšlių kompresoriaus suspaudimo kamerą, suspaudimo ciklo veikimo mygtukas, skirtas įpilti į suspaudimo kameros šiukšles, yra suspaustas, pakartokite procesą iki pilno pranešimo policijai, Viršutinis bunkeris yra padengtas virš suspaudimo dėžės ir yra perkėlimo būsenoje.
1.2、 Pakavimas į autobusą
Vagono iškrovimo šiukšlių sunkvežimis pilamas į kompresoriaus priekį, kad traukimo rankos kablys būtų suderintas su kompresoriaus kabliu, o vagono iškrovimo šiukšlių sunkvežimis būtų valdomas kompresoriui traukti ir kompresoriui užrakinti.
1.3、 Šiukšlių tranzitas
Užveskite vagoną nuimamą šiukšlių sunkvežimį, kad kompresorius būtų pilnas šiukšlių iš šiukšlių stoties ir į sąvartyną ar kitą šiukšlių šalinimo vietą.
1.4、Kai sunkvežimis "boom" atvyksta į sąvartyną ar kitą šiukšlių šalinimo vietą, kompresoriaus iškrovimo durų užrakto įtaisas atlaisvinamas per strėlės sunkvežimio hidraulinę sistemą, o tada veikia strėlės kėlimo mechanizmas kompresoriui pakelti, kol šiukšlės dėžutėje bus visiškai išleistos.


7–3 pav.

Įrangos įrengimas ir vandens bei elektros energijos reikalavimai
Klientai gali nustatyti šiukšlių stoties įrangos ir transporto priemonių konfigūraciją pagal vietinę geografinę vietą ir šiukšlių šalinimo pajėgumus. Toliau pateiktame paveikslėlyje (8-1, 8-2 pav.) parodytas standartinis vieno bito LYSZ18A integruoto šiukšlių kompresoriaus tirpalas tik jūsų nuorodai.
Vienos padėties galios reikalavimai: Klientas turi tiekti trifazius, penkių laidų, 380 V/10 kW išorinį maitinimo šaltinį, kuriame yra atitinkamas grandinės pertraukiklis su apsauga nuo nuotėkio (In< 30ma).="" the="" distance="" between="" the="" power="" supply="" and="" the="" compressor="" shall="" not="" be="" more="" than="" 10="" meters.="">
Vandens šaltinio reikalavimai: įprastas vanduo, minimalus įsiurbimo vamzdis yra 1 colis.
Pastato reikalavimai: LYSZ18A turi būti ne mažesnis kaip 6 m tarpinis aukštis pastate, minimalus tarpinis aukštis vartuose - 5,5 m, o minimalus vartų plotis - 4 m.
Brėžiniuose ir techninėse instrukcijose nurodomi tik įrangos montavimo reikalavimai. Dizaineris gali suprojektuoti tokius įrenginius kaip personalo poilsio kambariai, tualetai, nuotekų šuliniai ir nusėdimo šuliniai pagal aplinkines sąlygas. Siekiant palengvinti gilinimą, septikas rekomenduojamas lauke.
